凸轮从动轴承|支撑滚轮轴承

凸轮从动轴承,支撑滚轮轴承,滚轮轴承,挡圈滚轮轴承,--高品质 轴承 缔造者  OVO Bearing 卡锐中国

 凸轮从动轴承,NATR系列支撑滚轮轴承,NATV滚轮滚轮轴承,轴承型号查询

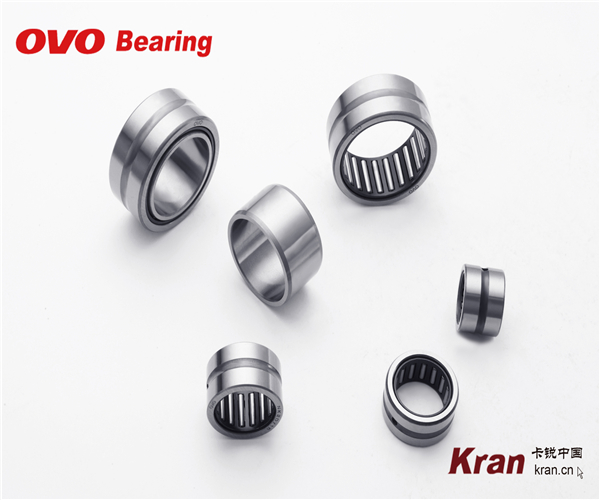

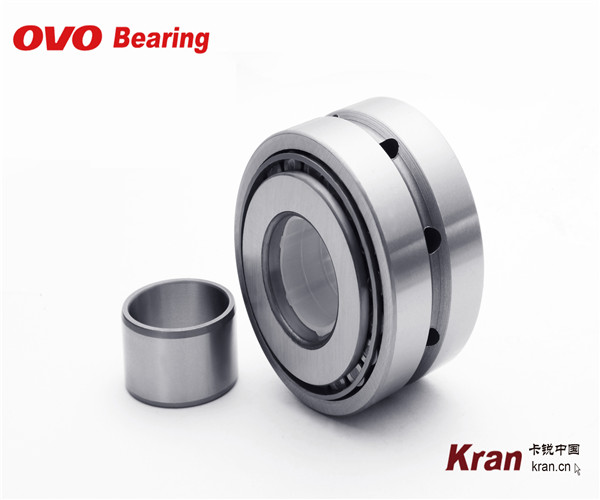

组合滚针轴承

OVO支撑滚轮制成可分离或不可分离两种结构形式,并可将外圈壁额外增厚。

依据其滚动体特征,OVO支撑滚轮轴承可制成滚针型和圆柱滚子型轴承,外圈直接在导轨上运行,或直接作用于机器表面。

由于外圈壁厚增加,OVO支撑滚轮具备完美适应高径向载荷,包括冲击载荷的能力。
然而,其适应轴向力的能力,取决于其自身结构形式的设计。

OVO支撑滚轮往往处于有轴心差的工作环境中。为了减少轴心差的负面影响,(如:高边缘应力),支撑滚轮外圈的外径表面具有一定的曲率。这种特点目前已成标准化。

带有圆柱型(直的)外圈的OVO支撑滚轮,标有“X”后缀。

OVO标准不同结构的设计

OVO支撑滚轮具有标准化的不同设计。

为了使填充润滑剂的操作简单有效,所有支撑滚轮轴承在内圈内孔上均配有润滑油孔。

 NATR系列支撑滚轮轴承,NATV滚轮滚轮轴承,型号查询与分类

外径 轴承型号查询  NATR系列支撑滚轮轴承,NATV滚轮滚轮轴承,外形尺寸 基本额定负荷 极限
外圈 无 内 圈 带 内 圈 D d B C E rs 动co 静cr 动co 静cr 转速
16 NATR 5 NATR 5 PP 5 16 12 11 0.15 12 3800 3750 3150 3300 22000
NATV 5 NATV 5 PP 5 16 12 11 0.15 12 6400 8500 4850 6500 8500
19 NATR 6 NATR 6 PP 6 19 12 11 0.15 14 4250 4600 3500 3900 20000
NATV 6 NATV 6 PP 6 19 12 11 0.15 14 7300 10800 5500 7900 7000
24 NATR 8 NATR 8 PP 8 24 15 14 0.3 19 6800 7700 5500 6400 15000
NATV 8 NATV 8 PP 8 24 15 14 0.3 19 10400 15600 7800 11400 5500
30 NATR 10 NATR 10 PP 10 30 15 14 0.6 23 8100 9700 6800 8400 11000
NATV 10 NATV 10 PP 10 30 15 14 0.6 23 12200 19000 9500 14600 4500
32 NATR 12 NATR 12 PP 12 32 15 14 0.6 25 8700 11000 6900 8800 9000
NATV 12 NATV 12 PP 12 32 15 14 0.6 25 13200 21700 9700 15400 3900
35 NATR 15 NATR 15 PP 15 35 19 18 0.6 27 12900 19000 9700 14100 7000
NATV 15 NATV 15 PP 15 35 19 18 0.6 27 18300 35000 12800 23000 3400
40 NATR 17 NATR 17 PP 17 40 21 20 1 32 14200 20400 10900 15500 6000
NATV 17 NATV 17 PP 17 40 21 20 1 32 21000 39500 14800 26500 2900
47 NATR 20 NATR 20 PP 20 47 25 24 1 37 19500 32000 15500 25500 4900
NATV 20 NATV 20 PP 20 47 25 24 1 37 28000 59000 20600 42000 2600
52 NATR 25 NATR 25 PP 25 52 25 24 1 42 21200 38000 15400 26500 3600
NATV 25 NATV 25 PP 25 52 25 24 1 42 31000 72000 20500 44000 2100
62 NATR 30 NATR 30 PP 30 62 29 28 1 51 34000 59000 23600 38500 2600
NATV 30 NATV 30 PP 30 62 29 28 1 51 48500 108000 30500 63000 1700
72 NATR 35 NATR 35 PP 35 72 29 28 1.1 58 37000 69000 25500 44500 2000
NATV 35 NATV 35 PP 35 72 29 28 1.1 58 53000 127000 33000 73000 1400
80 NATR 40 NATR 40 PP 40 80 32 30 1.1 66 49000 94000 33000 59000 1700
NATV 40 NATV 40 PP 40 80 32 30 1.1 66 66000 159000 41000 90000 1300
85 NATR 45 NATR 45 PP 45 85 32 30 1.1 72 51000 101000 32500 59000 1500
90 NATR 50 NATR 50 PP 50 90 32 30 1.1 76 52000 108000 32000 59000 1300
NATV 50 NATV 50 PP 50 90 32 30 1.1 76 72000 191000 40500 93000 1000

1.F是内圈滚道直径,Fw是具有F6公差范围内的滚针内切圆直径。

2.当轴承外圈(有外圆柱表面)装入具有一般轴承配合的座孔中时,使用基本定负荷C和Co;当用作滚轮时,使用额定负荷Cw和Cow。

3.使用油润滑时,转速增加约30%,带密封的情况下例外。
