K系列向心滚针轴承

向心滚针轴承,滚针轴承型号尺寸表,轴承型号查询

向心滚针轴承

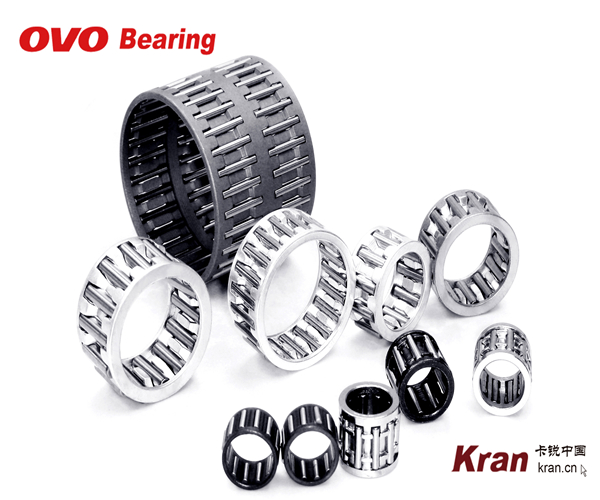

OVO滚针和保持架组件为独立的轴承单元,滚针由保持架精确引导。
OVO滚针轴承无套圈,径向截面小,载荷能力大,适用于径向安装尺寸受限制的支承结构。


与OVO轴承相配的轴颈表面和外壳孔表面直接作为轴承的内、外滚动表面,OVO滚针轴承表面硬度一般为HRC 58-64,表面淬硬层深度0.6-1mm,通常滚道表面粗糙度Ra值为0.32 m,轴的旋转精度有要求时,Ra值为0.20μm.

向心滚针轴承,保持架组合轴承,轴承型号查询尺寸表

轴径 轴承型号查询 外 型 尺 寸 基本额定负荷 极限转速
内径 OVO滚针轴承 Fw D C 动C 静Cor 油润滑
5 K5X8X8 5 8 8 2300 1880 37000
K5X8X10 5 8 10 2800 2450 37000
6 K6X9X8 6 9 8 2560 2240 35000
K6X9X10 6 9 10 3300 3100 35000
K6X10X13 6 10 13 3500 2800 33000
7 K7X10X8 7 10 8 2750 2550 32000
K7X10X10 7 10 10 3350 3400 32000
8 K8X11X8 8 11 8 3000 2900 30000
K8X11X10 8 11 10 3830 3950 30000
K8X11X13 8 11 13 5000 5700 30000
K8X12X10 8 12 10 4900 4600 30000
9 K9X12X10 9 12 10 4200 4700 30000
K9X12X13 9 12 13 5500 6700 30000
10 K10X13X10 10 13 10 4500 5250 27000
K10X13X13 10 13 13 6000 7600 27000
K10X13X16 10 13 16 6300 7800 27000
K10X14X10 10 14 10 7000 7900 27000
K10X14X13 10 14 13 8000 9100 26000
K10X16X12 10 16 12 7000 9300 27000
12 K12X15X9 12 15 9 4120 5210 25000
K12X15X10 12 15 10 4320 5730 25000
K12X15X13 12 15 13 6000 8100 25000
K12X16X8 12 16 8 4200 4700 25000
K12X16X10 12 16 10 6000 6900 25000
K12X16X13 12 16 13 7900 9200 25000
K12X17X13 12 17 13 9300 10000 24000
K12X18X12 12 18 12 9800 8000 24000
K12X15X20 12 15 20 8200 12000 25000
14 K14X17X10 14 17 10 5100 6800 23000
K14X17X17 14 17 17 9300 14000 23000
K14X18X10 14 18 10 6800 8300 23000
K14X18X13 14 18 13 8100 9800 23000
K14X18X14 14 18 14 9200 12000 23000
K14X18X15 14 18 15 10000 13000 23000
K14X18X17 14 18 17 10500 13900 23000
K14X20X12 14 20 12 9900 10500 22000
15 K15X18X14 15 18 14 7500 11000 23000
K15X18X17 15 18 17 9600 15900 23000
K15X19X10 15 19 10 7200 9000 22000
K15X19X13 15 19 13 8300 9800 22000
K15X19X17 15 19 17 10300 15000 22000
K15X19X24 15 19 24 12800 20100 22000
K15X19X13 15 20 13 9700 11000 22000
K15X21X12 15 21 12 10000 13000 22000
K15X21X15 15 21 15 13800 16000 22000
K15X21X21 15 21 21 18000 24000 22000
16 K16X20X10 16 20 10 7600 9700 22000
K16X20X13 16 20 13 8700 11300 22000
K16X20X17 16 20 17 11200 16300 22000
K16X21X10 16 21 10 9000 12000 22000
K16X22X12 16 22 12 11000 12000 21000
K16X22X13 16 22 13 12000 13400 21000
K16X22X16 16 22 16 14300 17000 21000
K16X22X20 16 22 20 18000 22300 21000
K16X23X14 16 23 14 19000 21000 19000
K16X24X20 16 24 20 21100 23000 20000
17 K17X21X10 17 21 10 7900 10100 21000
K17X21X13 17 21 13 10000 14100 21000
K17X21X17 17 21 17 12000 17400 21000
K17X23X14 17 23 14 11000 15000 21000
18 K18X22X10 18 22 10 8200 9900 20000
K18X22X13 18 22 13 9000 12100 20000
K18X22X17 18 22 17 11900 17600 20000
K18X24X12 18 24 12 11200 12900 20000
K18X24X13 18 24 13 12900 14900 20000
K18X24X13.5 18 24 13.5 12900 14900 20000
K18X24X20 18 24 20 20000 26500 20000
K18X25X14 18 25 14 16500 18800 20000
K18X25X22 18 25 22 22900 28400 20000
K18X26X14 18 26 14 18000 20000 18000
K18X28X16 18 28 16 19000 18400 19000
19 K19X23X13 19 23 13 9300 13000 20000
K19X23X17 19 23 17 12000 18600 20000
20 K20X24X10 20 24 10 8700 12100 19000
K20X24X12 20 24 12 9600 13800 19000
K20X24X13 20 24 13 9600 13800 19000
K20X24X17 20 24 17 12400 20000 19000
K20X26X12 20 26 12 13100 15700 19000
K20X26X16 20 26 16 18000 25000 18500
K20X26X17 20 26 17 18700 25500 19000
K20X26X20 20 26 20 20600 28500 19000
K20X28X20 20 28 20 23400 28000 18000
K20X28X25 20 28 25 3000 28500 18000
K20X30X30 20 30 30 35000 41000 18000
