平面滚子轴承

AXK系列平面滚针轴承,滚针轴承型号尺寸表,轴承型号查询

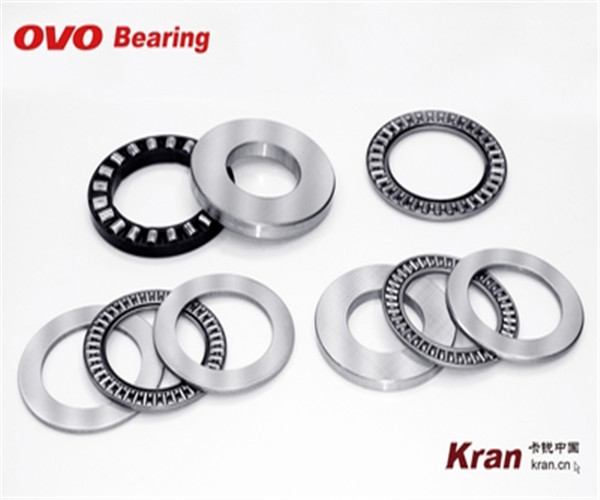

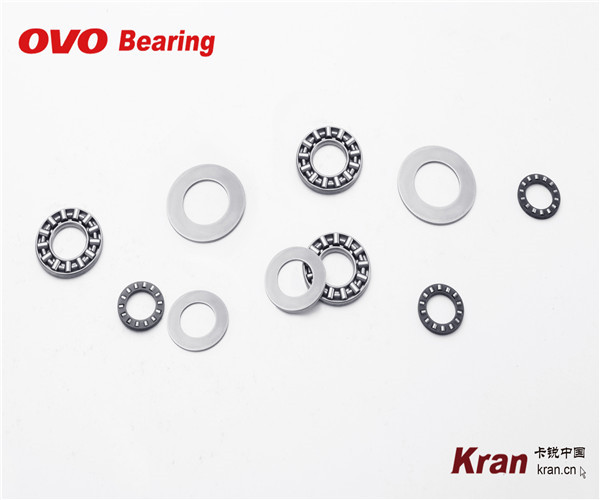

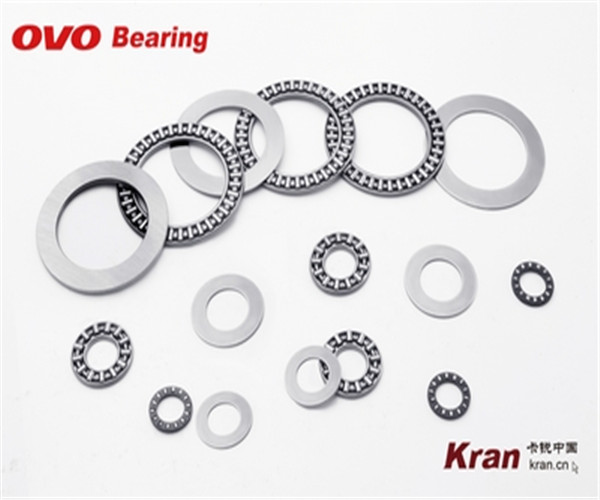

OVO推力滚针和保持架组件是推力滚针轴承的主要元件。
滚针由辐射状排列的袋囊保持和引导。保持架剖面具有特定形状，是用淬硬钢带成型。小尺寸保持架采用工业塑料制造。

OVO高精度滚针直径分组公差为0.002mm,确保载荷分布均匀。推力滚针和保持架组件采用轴引导。即使在高速下引导表面也可得到相对较低的圆周速度。

若相邻件表面设计为滚道面以省掉垫圈则可获得特别节省空间的支承。如这种方案不能实施，在有足够支承的条件下，采用薄壁钢制AS系列OVO垫圈也能使设计紧凑。

平面滚针轴承,滚针轴承型号尺寸表,轴承型号查询尺寸表

轴径	平面轴承型号	平面滚针轴承|推力滚针轴承|AXK平面轴承				外型尺寸
内径	OVO滚针轴承	推力垫圈	轴承垫圈	座圈	轴圈	Dc1	D1
4	AXK0414TN	AS 0414	--	--	--	4	--
5	AXK0515TN	AS 0515	--	--	--	5	--
6	AXK0619TN	AS 0619	LS 0619	--	--	6	--
8	AXK0821TN	AS 0821	LS 0821	--	--	8	--
10	AXK1024	AS 1024	LS 1024	--	--	10	--
12	AXK1226	AS 1226	LS 1226	--	--	12	--
15	AXK1528	AS 1528	LS 1528	GS 81102	WS 81102	15	16
17	AXK1730	AS 1730	LS 1730	GS 81103	WS 81103	17	18
20	AXK2035	AS 2035	LS 2035	GS 81104	WS 81104	20	21
25	AXK2542	AS 2542	LS 2542	GS 81105	WS 81105	25	26
30	AXK3047	AS 3047	LS 3047	GS 81106	WS 81106	30	32
35	AXK3552	AS 3552	LS 3552	GS 81107	WS 81107	35	37
40	AXK4060	AS 4060	LS 4060	GS 81108	WS 81108	40	42
45	AXK4565	AS 4565	LS 4565	GS 81109	WS 81109	45	47
50	AXK5070	AS 5070	LS 5070	GS 81110	WS 81110	50	52
55	AXK5578	AS 5578	LS 5578	GS 81111	WS 81111	55	57
60	AXK6085	AS 6085	LS 6085	GS 81112	WS 81112	60	62
65	AXK6590	AS 6590	LS 6590	GS 81113	WS 81113	65	67
70	AXK7095	AS 7095	LS 7095	GS 81114	WS 81114	70	72
75	AXK75100	AS 75100	LS 75100	GS 81115	WS 81115	75	77
80	AXK80105	AS 80105	LS 80105	GS 81116	WS 81116	80	82
85	AXK85110	AS 85110	LS 85110	GS 81117	WS 81117	85	87
90	AXK90120	AS 90120	LS 90120	GS 81118	WS 81118	90	92
100	AXK100135	AS 100135	LS 100135	GS 81120	WS 81120	100	102
110	AXK110145	AS 110145	LS 110145	GS 81122	WS 81122	110	112
120	AXK120155	AS 120155	LS 120155	GS 81124	WS 81124	120	122
130	AXK130170	AS 130170	LS 130170	GS 81126	WS 81126	130	132
140	AXK140180	AS 140180	LS 140180	GS 81128	WS 81128	140	142
150	AXK150190	AS 150190	LS 150190	GS 81130	WS 81130	150	152
160	AXK160200	AS 160200	LS 160200	GS 81132	WS 81132	160	162

TN=尼龙保持器，允许的工作温度：120℃连续；脂润滑极限转速为表列数值的60%



OVO滚针轴承，岂止专产 标准轴承，还有其他“轴承定制”产品...？
